车辆型号

CL5120XXH6ZQ

底盘参数

EQ1165LJ9CDE

整车尺寸(mm)

8400×2550×3600

箱体尺寸(mm)

5980×2350×2100

总质量

12495KG

整备质量

12365KG

燃油种类

柴油

排放标准

GB17691-2018国Ⅵ

钢板弹簧形式和规格

8/10+7

轮胎规格

10.00R20 18PR,

轴荷（kg）

3795/8700

轴距

4500mm

**车速

105

排量

6200

发动机型号

B6.2NS6B230

功率(KW)

169KW/230马力

侧防护形式

围裙式

发电机组参数

详见主要性能参数

潜水泵参数

详见潜水泵检测报告

序号

项目

名称

主要技术参数

1

车辆

1、底盘采用东风多利卡： EQ1165LJ9CDE ，发动机型号：B6.2NS6B230 ，发动机功率169kw/230马力，燃油类别: 柴油。 排放标准： GB17691-2018国Ⅵ。

2、整车总质量：12495KG,轴距4500mm,整车长：8680mm ，宽度：2550mm，高度3600mm。

3、驾驶室配空调、助力转向、倒车影像。

4、车厢安装爬梯，方便车顶检修。

5、配置标准储物货架

6、整车颜色工程黄。

7、车辆有公信部公告,能在采购地合法上牌。

2

车厢

1、厢体外形尺寸约：5980×2500×2100mm。

2、厢体：具备运输、防雨、防火、阻燃、防尘、防锈、降燥，隔震、长期抗震结构。外部钢材为优质冷轧钢板，表面处理平整，内衬优质冷轧钢板折弯骨架，强度牢固，配重合理。

3、厢体一体化钢体结构设计, 顶部平坦。厢体采用骨架式夹层形式，外蒙皮采用厚1.5mm优质防锈处理的汽车专用冷轧钢板，中间骨架采用防锈处理后的钢管焊接，顶层、侧围内、外层之间填充长时间使用对人体无害的防火阻燃环保吸音棉，外层铺盖一层阻燃金属布，内饰采用0.8mm厚网孔板。底板采用钢结构底框架,上表面铺厚2mm花纹钢板。

4、车辆厢体采用整体卷帘门式，厢体两侧下部设置裙边式,全封闭式结构，顶部为圆弧型，尾部有转向灯、刹车灯、尾灯、雾灯，箱体表面光滑平整。车厢靠驾驶室前部为机组室，机组室左、右侧布置进排风百窗，设置机组检修门一个，下置登车踏步梯，车厢后端为后双开门。右侧排风百叶窗下部为维修观察舱门。左侧下围设置有工具箱及功能舱门等。右侧下围设置有汽车油箱舱、液压**舱等。

5、车厢尾部配置标准储物货架让出水带、加长电缆等附件存放有序、互不干涉，让紧急排水抢险变得更加快捷、有效。

6、车厢尾部加装50米电缆线卷盘。

7、厢体喷漆：工程黄，与车头同一颜色；

8、厢体的使用寿命达10年以上。

3

移动电源系统

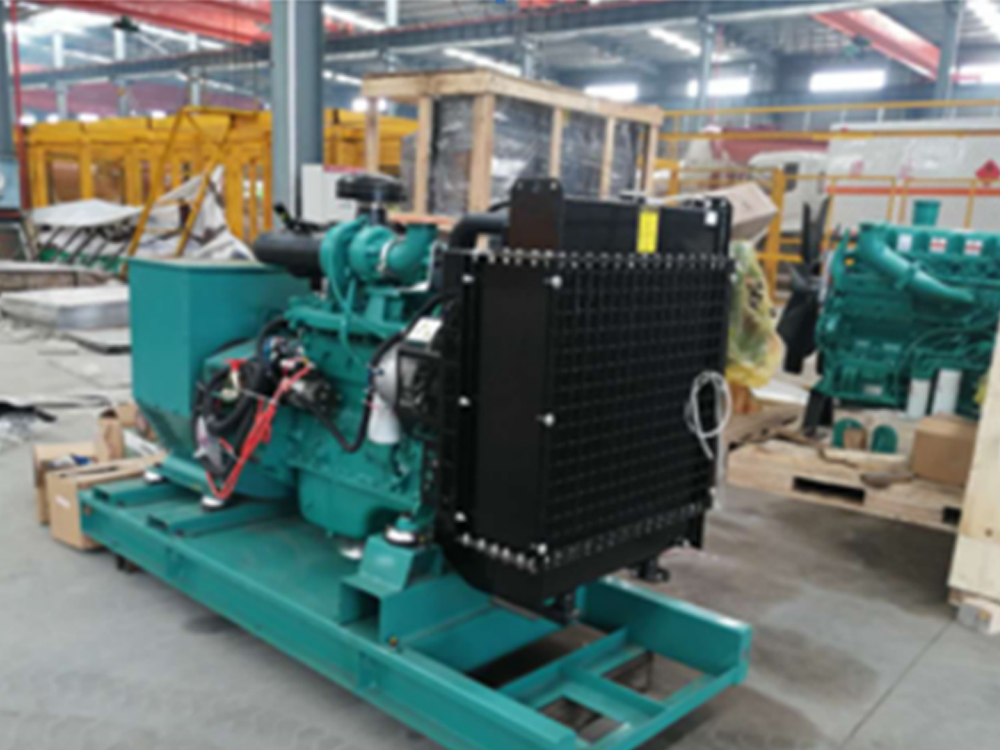

1、发电机组采用国三康明斯，额定输出主用功率100KW，满足水泵及整车设备电力需求。

2、系统三相四线制，额定电压线电压380V±10%，相电压220V±10%；调速/级别：电子/G2级，高精度电子调速系统。

3、机组油箱容积可满足发电机组持续8-9小时使用

4、与水泵**柜数量相等的额定输出接口（额定电压、电流与水泵匹配）

5、采用智能**系统，集中** ，带机组**屏，中文界面，可显示水温、油压、速度、电流、电压等，具有自动障碍保护功能，选用优质电气元件，性能稳定，箱体尾部配置接地防护装置，安全可靠

4

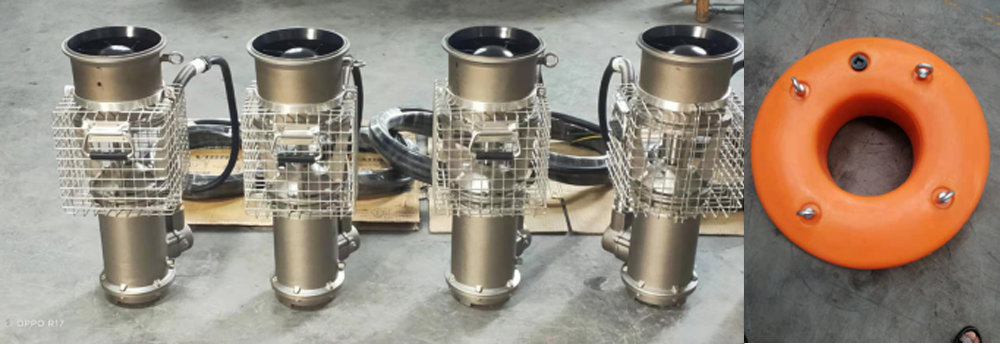

便携式轴流潜水泵

便携式轴流潜水泵

1、配置便携式轴流潜水泵4台，单台每小时排量500m³/h，保证整体抽排能力。

2、泵体采用轻质铝合金材质，干式复合电机，叶轮采用耐腐蚀材料一体成型，配不锈钢滤网防止垃圾堵塞，单泵重量33千克。

3、单台便携式潜水泵，扬程10m时，流量500m³/h，功率22kw,水平输送距离**小100米。

4、泵体装有提手，方便单人搬运。

轴流潜水泵**柜

1、每台水泵配有单独的**系统，**系统有可视化操作界面，实时监测运行参数，带有漏电、电流过载、缺相、过压、欠压、过频、欠频、电机过热等保护；能单独**每台水泵。

2、每个电控柜设置2路防水等级IP67以上的快插输出口。

3、每个电控柜设置一个可视观察窗口且配置锁具

4、**柜采用防水帽檐和4角滑动万向轮、便携提手及嵌入式快速安装设计。

出水水带

每台便携潜水泵配DN200排水带100m（20m/根排水管8根,耐压值0.9MPA），整车共配排水带200m，材料为合成纤维长轴编织，合成纤维，内外附涂耐磨防水树脂，必须耐磨防穿刺，可折叠式卷起，所有排水管之间均配钢制快速接口，操作方便；

5

支撑系统

1、车辆底盘安装4只液压支撑腿（前、后各2支）。

2、单缸静载荷6吨，加装双向液压锁。

6

电力输出

1、配电力输出箱一套，输出方式为接线铜排。

7

灯具及**示标志

1、 内部照明：直交流双路照明电源。保证车内光线无死角。

2、车辆外部按照**标准安装信号装置：侧标志灯、反光标志等。

8

消 防

车载配有2只手提式MFZ/ABC4磷酸铵盐干粉灭火器。摆放于车厢尾部，距离箱体后门300mm处，保证**快速度拿取。

9

其它要求

附带机组随车工具及底盘随车工具

序号

项目

名称

规格

数量

单位

要求

一

底盘

东风D9

EQ1165LJ9CDE

1

辆

排放标准为国六、配备空调、动力转向液压助力转向、颜色工程黄

二

发电机组

康明斯国三

常用功率：100kw

1

台

带一级消音器、波纹管、电瓶、浮充、**屏、断路器、底座油箱等

三

静音厢体+排水系统

厢体

5980×2350×2100

1

个

厢体防火，阻燃、防雨，防尘，防锈，降噪，隔震，长期抗震结构，外层强调高，表面处理平整，整车配重合理

1

车辆侧部及尾部围裙

1

套

含工具箱及其他附件箱

2

进风系统

1

套

手动进风铝合金百叶窗

3

排风系统

1

套

手动排风铝合金百叶窗

4

应急照明灯

1

只

位于机组室

5

机组维修门

1

套

含铰链、锁

6

机组右侧观察窗门

1

套

含铰链、锁

7

后侧对开门

1

套

含铰链、锁

8

厢体维护门内置式登车梯

1

套

9

**屏

1

套

发电机组原配（含机组与**屏连接电缆线）

10

机组厢体交/直流照明及开关

3

套

设置于机组间、储物间、水泵机组室

11

厢体示廓灯

1

套

前后顶角各2个

12

排烟防雨

1

套

防水可自动开启

13

机组排污/放油口

2

个

置于机组室中

14

机组安装总成

1

套

15

急停开关

2

个

含机组原装

16

车身油漆及广告

1

套

油漆为工程黄

17

接地桩

0.6米

1

个

表面镀锌

18

接地线

10米

1

套

25mm²

19

灭火器

2

只

2KG置于机组室

20

市电输入连接器

220V

1

套

单相

21

倒车影像

1

套

安装于驾驶室

22

机组市电充电器

1

套

机组自带

23

机组室

1

套

24

储物室

1

套

加开机组检修门

25

水带存放货架

2

套

采用仓储专用货柜

26

便携式轴流潜水泵

单台500m³/h

4

套

含浮圈及配套电缆航插，20米延长电缆线

27

水泵变频器**总柜

2

套

**柜（一控一，每台**总柜可**一台潜水泵，整车可同时**4台潜水泵）

28

潜水泵专用变频器

4

套

含车内机组**变频**柜预埋电缆。

29

水泵变频器**总柜侧开门

2

套

30

排水软管

DN200

160

米

20米/卷 共8卷

31

钢制接头

DN200

20

套

含配套卡箍

四

辅件

1

液压支腿

4支

1

套

2

电力输出箱

铜排式

1

套

3

随机组工具

1

套

机组自带

4

底盘车原厂随车工具

1

套

底盘车自带

5

车辆工具箱

3

套
