东风 13.5 米高空作业车
所属栏目：高空作业车
联系人：杜经理
联系电话：158-9761-2777
地址：湖北省随州市
超长质保
专业团队
全程监督
合作共赢
来电咨询，优惠多多！

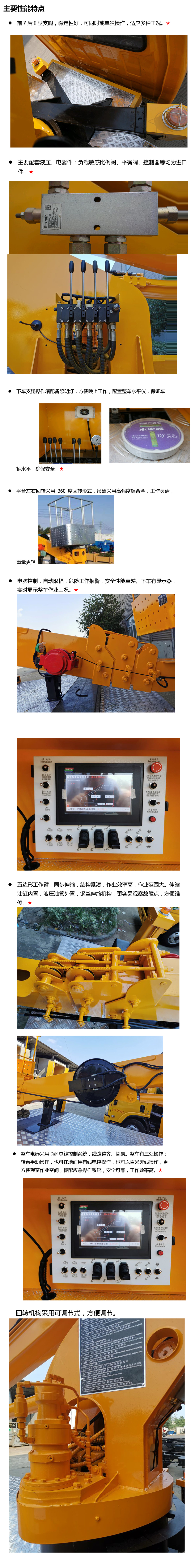

全方位高清图展示
具体参数
底盘配置：
QC23-95E60 功率 70KW95 马力/单排驾驶室，3000 轴距，185R15LT 8PR 钢丝胎，油刹，五档箱， 前桥 2 吨，后桥 3.5 吨，带方向助力，空调，中控门锁，电动玻璃，带排气制动，原厂 ABS
专用性能：
液压 360 度全回转，三节折叠臂，单液压举升缸，带双向平衡阀，带电控操作举升臂， 四支液压油缸可调式支腿带双向液压锁（支腿操作为手动操作， 可单独**），上下二套操作台，带 1 吨吊钩，**作业高度 13 米，**作业
半径 5.6 米，**起吊重量 1 吨。
设备结构紧凑，坚固耐用，操作方便可靠。独特的全回转三节臂液压操控系统设计使工作人员操作更平稳，能更安全的将工作人员送到作业位置，进行维修,安装,清洗,摄影,造船, 化工,电力抢修,剪枝,更换路灯及其他工程高空作业抢修！
主要特点：
1、臂架和支腿均采用低合金 Q345 型材，四周无焊缝，外形美观，受力大，强度高；
2、H 型支腿稳定性好，支腿可同时或单独操作，操作灵活，能适应多种工况；
3、回转机构采用可调节式，方便调节；
4、转台双向 360°回转，采用了**的涡轮蜗杆式减速机构（具有自润滑和自锁功能），后期维护也可方便的通过调整螺栓位置轻松达到效果；
5、上车操作采用集成电控阀块模式，布局美观，操作平稳，维护方便；
6、下车与上车互锁，操作安全、可靠；
7、上车操作通过节流阀实现无极调速；
8、工作平台采用机械式调平，更加稳定和可靠；
9、转台和吊篮设有启动和熄火开关，操作方便，节省燃油；
1、高空作业车工作用途
通过工作臂的折叠、变幅、回转将作业人员和作业工具送到指定的高空作业位置进行高空作业。
2. 适用标准
供货方应使用**颁布执行的**标准、行业标准，在用户方同意时可以使用其他性能更高的标准。行业标准中已对产品质量做出规定的条款，供货方所提供的产品性能应达到**标准。当以上标准中的条款与本技术条件发生偏差时，应以本技术条件为准。
引 用 有 以 下 标 准 ： 1）GB/T9465《高空作业车》
2） GB3766 《液压系统通用技术条件》
3） GB7258《机动车运行安全技术条件》
4） GB1589 《汽车外廓尺寸载荷及质量限值》
5） GB4785 《汽车及挂车外部照明和光信号装置的安装规定》
6） GB11567.1.2 《汽车和挂车侧面及后下部防护的要求》
7） QC/T252 《专用汽车定型试验规程》
8） JB/ZQ3011 工程机械焊接通用技术条件
9） JG5099 《高空作业机械安全规则》
10） CCAP-C11-01-2014 《强制形产品认证实施细则 汽车》
3、使用环境条件 | ||
1)海拔高度： | ≤5000 米 | |
2)环境温度： | -35℃ ～ +40℃ | |
3) 相对湿度： 4) 抗震能力： | ≤95%（25℃） 地面水平加速度 | 0.3g |
地面垂直加速度 | 0.15g |
同时作用持续三个正弦波安全系数 1.67
5) **日温差： 15℃
6) 日照强度(风速 0.5m/s 时)：0.1W/cm2
7)**风速： ≤ 10.7m/s1）
车型 号 | CL5042JGK6DS | |||||
主要技术参数 | 底盘型号 | 长×宽×高（mm） | 整备质 量（Kg） | 总质量 （Kg） | 轴距 | 发动机排 放 |
EQ1045SJ16DC | 5998*2000*2850 | 4020 | 4150 | 3000 | 国VI | |
上 | 臂架 | 臂架形式 | 三节折臂 | |||
装基本配置 | 材料 | 型材Q345B/4mm | |||
臂架截面 | 四边形 | ||||
起伏角度 | 0°-70°(相对水平面) | ||||
作业工况 | **作业高度 | 13.5m | |||
**作业高度时 作业幅度 | 2m | ||||
**作业幅度 | 6.5m | ||||
**作业幅度时 作业高度 | 6m | ||||
回转 | 双向 360°连续回转 | ||||
吊臂 | **起吊质量 | 900Kg | |||
**起吊高度 | 6.4m | ||||
**起吊幅度 | 5.2m | ||||
钢丝绳 | （40m）Φ8 | ||||
吊钩 | 1T | ||||
支腿 | 支腿型式 | 前后H 型 | |||
支腿材料 | 型材Q345B/5mm | ||||
支腿跨距 | 纵向（mm）：3300，横向（mm）：2700 | ||||
液压锁 | 四个支腿都带双向液压锁 | ||||
后支腿频闪灯 | 黄色；两只 | ||||
车厢 | 材料 | 优质碳钢及型材，铺 3 ㎜防滑花纹钢板 | |||
工具箱 | 800*400*400；带不锈钢门锁 | ||||
围栏 | Φ20 不锈钢管 | ||||
踏步 | 驾驶室侧带上下踏步 | ||||
侧、后防护 | 优质碳钢冷弯型材；强度高 | ||||
轮罩 | 注塑模具成型，美观，强度高 | ||||
洗手水箱 | 塑料水箱 | ||||
转台 | 立臂 | 低合金钢板拼焊组成 | |||
回转支承 | 单排四点接触球式带外齿，QWD730.20 | ||||
减速机 | 涡轮蜗杆式，CW-28 | ||||
马达 | BMP-50 | ||||
吊篮 | 额定载荷 | ≤200Kg | |||
尺寸 | 长X 宽X 高（mm）：1080X620X1150 | ||||
调平形式 | 外置拉杆机械调平 | ||||
保险带 | 一副 | ||||
调平装置 | 机械调平，拉杆外置 | ||||
液压系统 | 液压油箱 | 65L；带液位表 | |||
齿轮泵 | 定量泵，流量 25ml/r | ||||
工作压力 | 带压力表；16MPa | ||||
液压阀组 | 集成电磁阀组 | |
油缸 | 10 只；带双向平衡阀或液压锁进行锁止，保证安 全 | |
操作系统 | 支腿 | 手动操作，各支腿可单独可调，上下车互锁 |
操作方式 | 手动和电动结合 | |
臂架动作 | 转台和吊篮电动双位操作 | |
发动机启动、熄 火 | 转台和吊篮双位操作 | |
发动机油门 | 手动拉线 | |
油漆 | 知名品牌油漆；颜色光滑，线条美观； | |
标识及标牌 | 清晰、醒目、**不褪色 | |
5、作业范围图
6、主要液压元件清单
序号 | 货物名称 | 规格 | 产地 | 制造商名称 | 单位 | 数量 |
1 | 小臂油缸 | 63/35-380*650 | 湖北随州 | 河南汇博 | 只 | 1 |
2 | 上臂油缸 | 100/63-1022*1403 | 湖北随州 | 河南汇博 | 只 | 1 |
3 | 下臂油缸 | 100/63-1076*1535 | 湖北随州 | 河南汇博 | 只 | 1 |
4 | 垂直油缸 | 80/55-500 | 湖北随州 | 河南汇博 | 只 | 4 |
5 | 水平油缸 | 50/28-（500*2） *1560 |
湖北随州 |
河南汇博 | 只 | 2 |
6 | 平衡阀 | 25160BF | 江苏扬州 | 扬州中梅 | 只 | 3 |
7 | 液压锁 | S0-K8L-41B | 江苏扬州 | 扬州中梅 | 只 | 4 |
8 | 液压锁 | S0-K8L-43 | 江苏扬州 | 扬州中梅 | 只 | 1 |
9 | 多路阀 | DL-8H-5 |
江苏扬州 |
扬州中梅 | 只 | 1 |
10 | 集成块 | ZMFB-14 | 江苏扬州 | 扬州中梅 | 台 | 1 |
11 | 节流阀 | GKZ-14 | 江苏扬州 | 扬州中梅 | 只 | 2 |
12 | 回转支承 | QWD730.20 | 山东烟台 | 烟台浩阳 | 台 | 1 |
13 | 减速机 | CW-28 | 湖北随州 | 随州亿丰 | 台 | 1 |
14 | 起升机构 | IQKN1B6Y | 山东泰安 | 泰安艺群 | 台 | 1 |
15 | 齿轮泵 | CB-FC25 | 河北邢台 | 十堰睿智 | 台 | 1 |
16 | 液压马达 | BMP-50 | 山东邹城 | 镇江大力 | 台 | 1 |
17 | 绞车马达 | BMT-100/PHF | 山东邹城 | 镇江大力 | 台 | 1 |
整车出厂：出具正规底盘合格证、整车合格证、全国统一机动车上户**、随车工具、车辆质保手册、全国服务站名录等。
