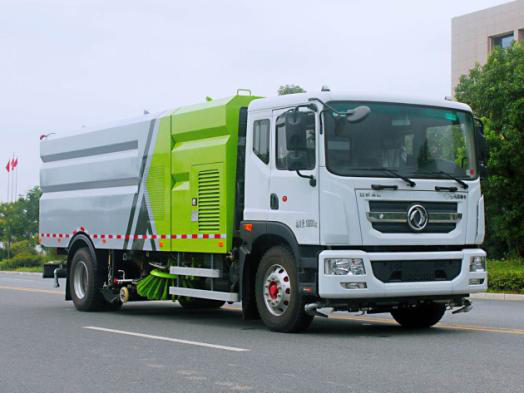

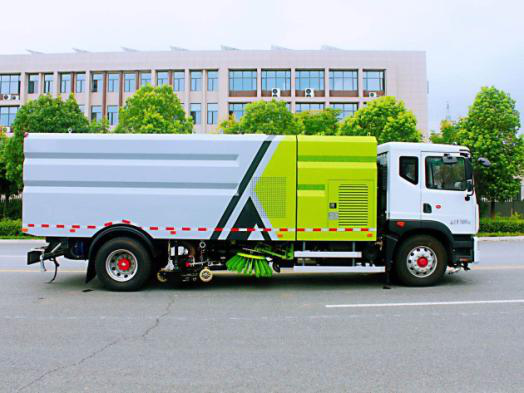

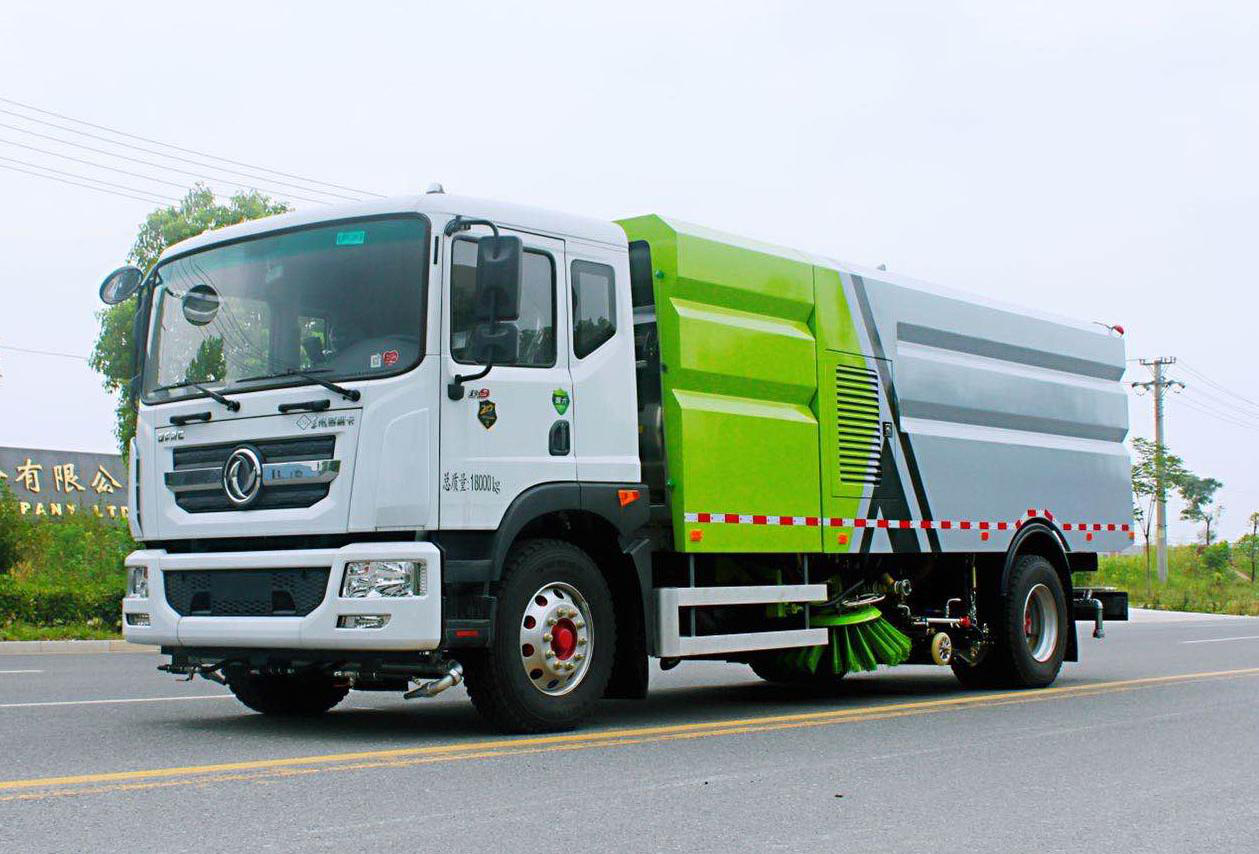

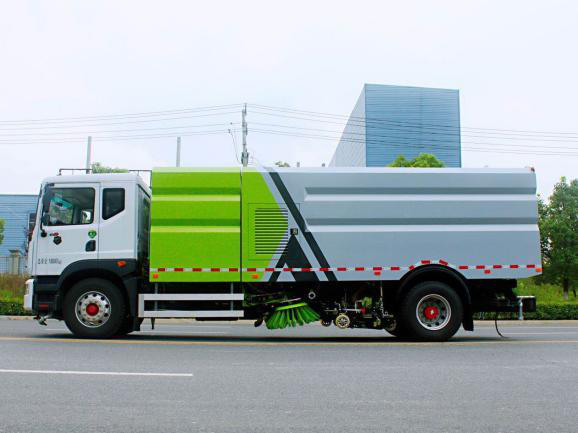

东风D9天然气洗扫车/东风纯电动洗扫车/洗扫车厂家

1、15立方天然气洗扫车参数配置：带 2 个中置扫盘，LNG 燃气机 190 马力副发动机；大力马达；德国高压水泵（前冲/侧喷/中喷/后喷雾/侧

冲洗水**/垃圾箱自洁/万向高压路沿清洗）；**液压阀组；威龙低压泵（气动前冲、后洒）；4mm 不锈钢

垃圾箱；不锈钢水箱；不锈钢高压管路；双层不锈钢吸尘筒；德国**器；尾部箭头灯；机油、垃圾箱、

水箱均带防溢或低位报**装置；倒车及右扫监视器；多达 16 条语音提示；防倾倒垃圾翻车保护，检修安全

保护，倒车吸盘保护；20m 高压冲洗卷盘；后喷雾降尘；刷臂转动机构使用德国进口高新耐磨工程隔套，

免打黄油；精密冷弯无缝液压油管；CAN 总线集成式运动**器，一键电脑**。

产品功能特点

1、工作原理：清扫：副发动机驱动液压油泵和风机工作。液压油泵驱动左、右扫盘伸缩、升降、旋转。左右扫盘将两侧的垃圾扫**洗扫车下面、吸嘴前方。风机工作使垃圾箱、吸管和吸嘴组成的风道产生高速气流，在气流的作用下，垃圾吸入吸嘴，并进入垃圾箱中。底盘发动机驱动洗扫车向前行走，扫**吸嘴前方的垃圾不断进入到吸嘴中，并源源不断地被吸到垃圾箱中，实现路面清扫。

洗扫：清扫作业装置工作的同时，副发动机驱动配有专用离合器的高压水泵参与工作。高压水泵将来自清水箱的清洁水加压后通过高压管路**阀等分别输送到吸嘴内喷水杆和左、右喷水杆，各喷杆上装有多个特制的不锈钢扇形喷嘴，扇形喷嘴喷出的扇形水帘组成一总宽不

小于 3.5m 的 U 形水刀，直接冲洗路面，冲洗路面后的水被吸回到垃圾箱中，实现路面洗扫。路沿和路沿石立面洗刷：利用扫盘的左或右立扫，左或右喷杆上的路沿石清洗喷嘴，选用左或右洗扫作业模式进行洗扫作业，就可对左或右路沿与路沿石立面进行洗刷作业。

后喷雾：在洗扫车后部垃圾箱下方配有喷雾喷杆，喷雾喷杆上装有多个喷雾喷嘴。启动副发动机和高压水泵，打开后喷雾开关，启动底盘车前行，就可进行喷雾降尘作业。低压冲洗：利用离心水泵的低压力、大流量对路面进行冲洗作业，作洒水车用。

1）该车集扫路车、洒水车和高压清洗车功能于一体，具备路面清扫、路面洗刷、高压清洗、低压冲洗、路缘石洗刷、垃圾收集、污水回收、喷雾降尘和道路隔离墙清洗、小广告清洗等多种作业功能。

2）采用“中置两立扫＋中置宽吸嘴（内置高压水喷杆）＋左右高压侧喷杆”的结构。

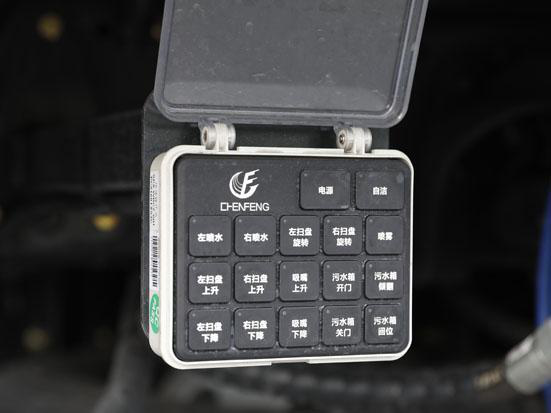

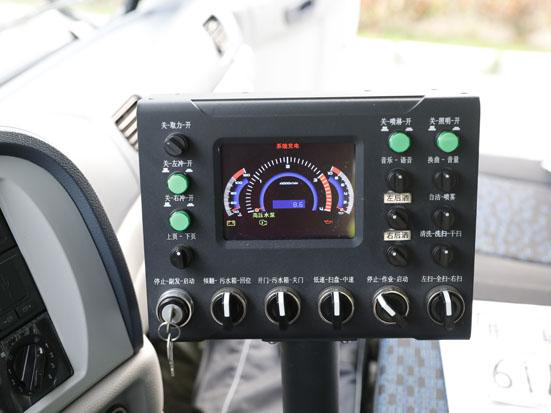

3）采用**的 CAN 总线、智能化一键**技术，全部作业均在驾驶室内完成，作业时，只需选定作业模式后，各作业机构的启动与关停由程序自动**。具有全洗扫作业、左洗扫作业、右洗扫作业、全扫路作业、左扫路作业、右扫路作业、全吸作业、左洗作业和右洗作业等 9 种作业模式可选。

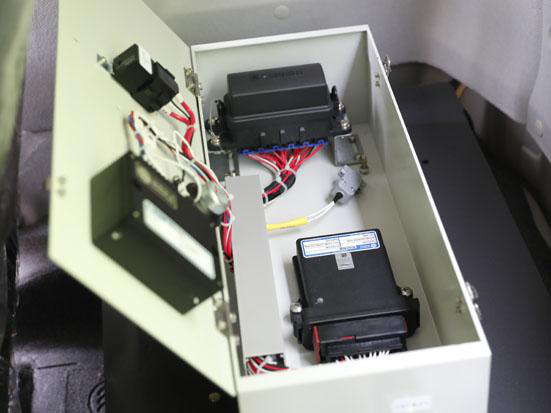

4）高度集成的运动**器，稳定性好，安全性高。

5）在一键**技术基础上增加副发动机手动油门**系统，可根据路况**调节油门大小，有效增强洗扫效果，减少油耗。

6）多达 16 条的语音提示和音乐报**，准确播报各种安全提示和故障点。

7）具备倒车保护装置，在作业过程中如遇紧急倒车，智能化的**系统会自动停止作业并收回扫盘、吸盘和侧喷杆；具有防止举升垃圾箱翻车保护；具有检修安全保护。

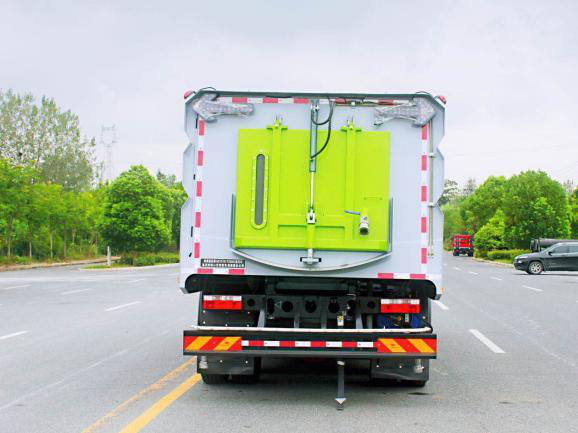

8）具备垃圾箱举升安全保护装置，在后门未打开状态下，确保垃圾箱无法举升。

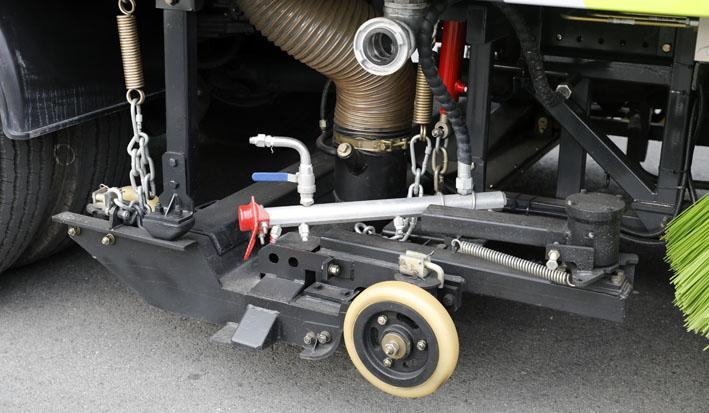

9）安全棒未放下时，智能系统将禁止垃圾箱回位，可有效防止维修时的事故发生。10）采用中置全浮动式双吸口超宽吸嘴，吸口直径达 180mm。其内置长排高压水喷杆离地间隙小、水流冲击力大，能直接将污水送**吸口，作业飞溅少，污水吸净率高。

11）整车外型采用折筋结构，有效减轻自重，增强垃圾箱的强度和刚度；整车采用三节式，前置连接式水箱，中置连接式机仓罩，结构合理，可拆卸，方便维修；侧门气弹簧开启方式，更方便美观。

12）后门关闭锁紧机构采用插销式，稳定性好，密闭性好。长条形亚克力观察窗，**限度的可视垃圾箱内污水量。

13）副发动机带车用离合器，起动和停机时，气缸驱动离合器分离，延时后接合。离合器的分离与接合，由电控系统自动**，无需人工操作，有效避免风机、高压水泵、发动机的损坏。

14）高压水泵采用德国进口泵，当高压水泵起动及工作水阀切换时，水泵能自动卸荷。通过空循环、安全阀和溢流阀三重保护，有效防止高压水泵损坏。

15）优质液压马达，可以确保扫盘转动的稳定性，使用寿命长。

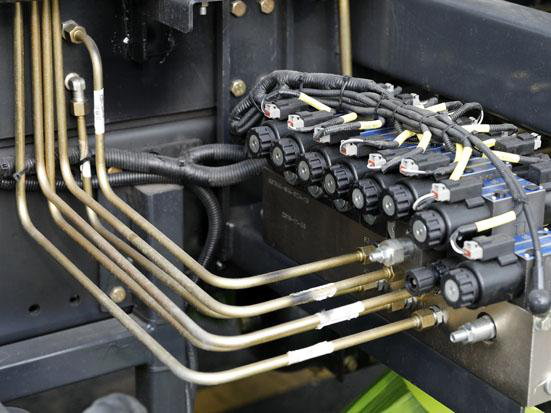

16）**北部精机液压阀组，数控冷弯精密无缝钢管，优化的卡套式接头，确保整车液压动作的稳定性和流畅性。

17）液压系统齿轮泵采用国产优质泵，性能可靠，阀件的生产制作商是国际认定的专业液压组件生产厂。

18）在液压系统中增设了一个手动泵，使系统在遇到特殊情况时，如**发动机无法正常工作，可借助手动泵完成垃圾倾倒及各液压油缸的复位。具有防液压渗漏功能。

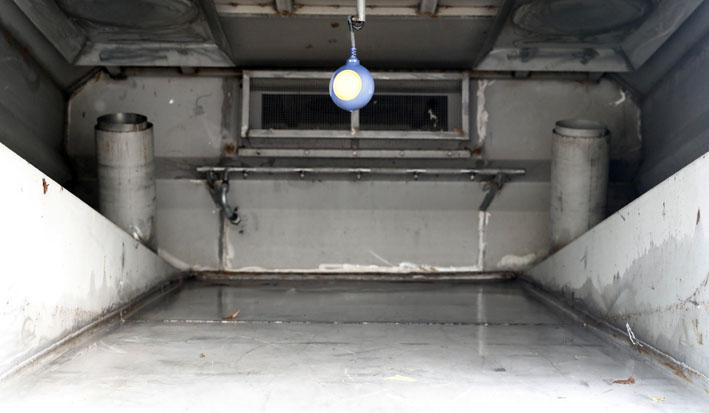

19）污水箱内采用大平面斜坡结构，**卸料角度可达 50 度，更易于倾倒垃圾。污水箱内设置了防溢满报**装置和高压喷淋清洗装置，防溢满报**装置可防止污水作业时从吸管溢出，造成二次污染；高压喷淋清洗装置在倾倒垃圾后可对污水箱进行自动清洗，大大减轻了

操作人员的劳动强度。

20）垃圾箱采用 4mm 不锈钢材质，可以防止一般性腐蚀，延长使用寿命。

21）清水箱内设有低水位传感报**系统，无水时自动报**，防止水泵缺水损坏。

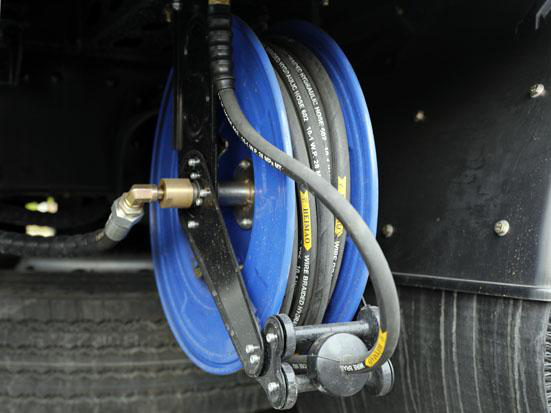

22）侧后部装有机械式自动卷绕冲洗卷盘，配 20m 高压软管和不同角度的清洗**，可用于清洗车身和其它设备和**

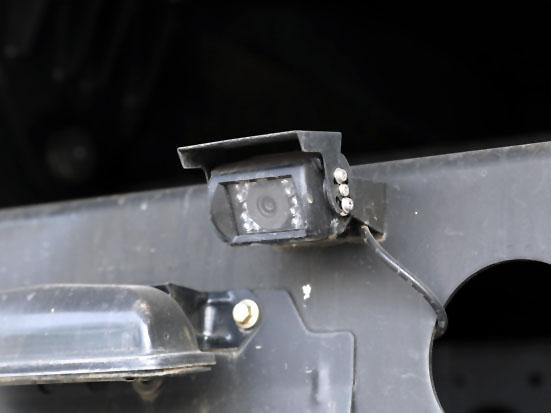

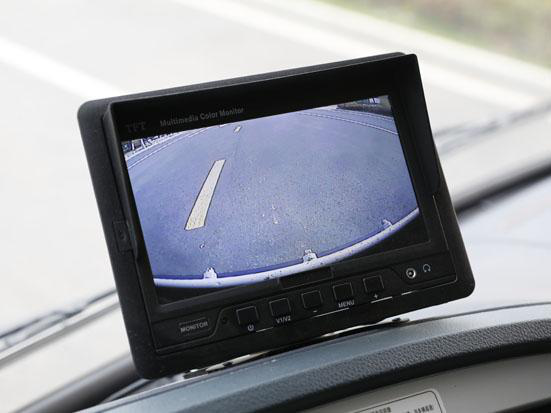

23）在右扫盘及垃圾箱后部设置高清晰监视探头，驾驶室内设置高清晰液晶显示器，画面可分别切换到右扫盘位置及垃圾箱后部位置，对扫盘作业工况和整车作业质量进行监控。

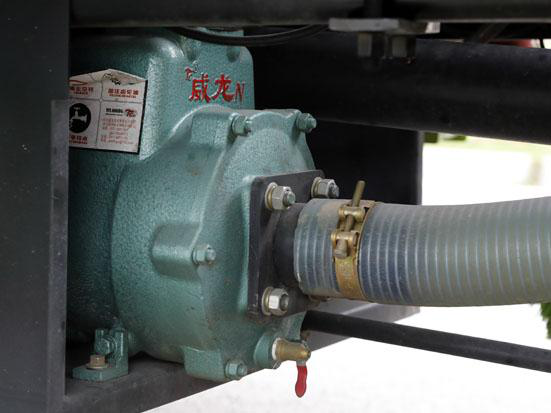

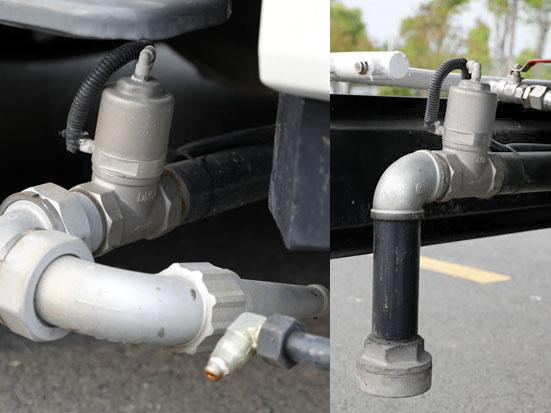

24）低压水泵采用国内知名品牌，采用气动球阀在驾驶室内**，**对冲宽度可达 21 米。

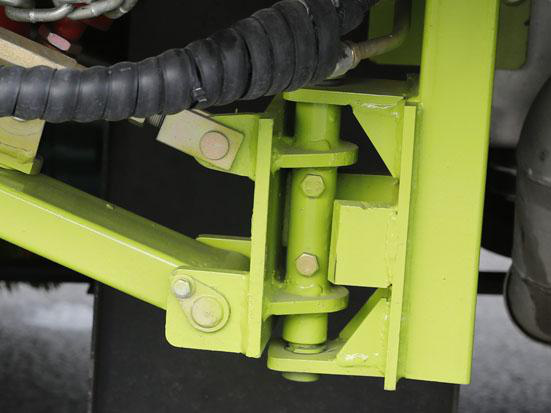

25）扫盘刷臂内使用高性能工程塑料隔套，耐磨性好，免打黄油免维护，节省人力物力。

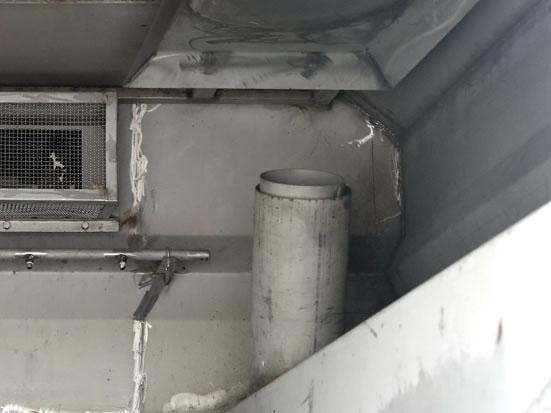

26）双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换。

26）双层不锈钢吸尘筒，便于吸尘筒长期磨损后的更换

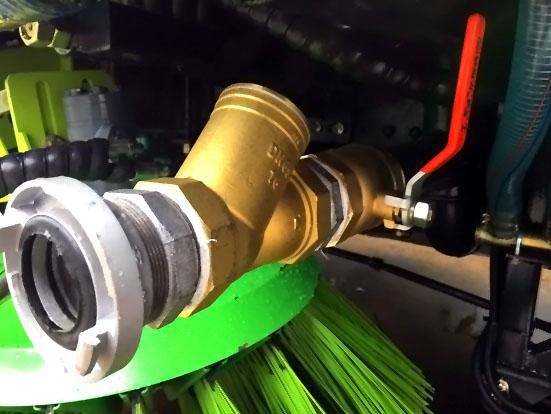

27）双侧铜质球阀加水滤器，在进水源上进行**道粗过滤。
